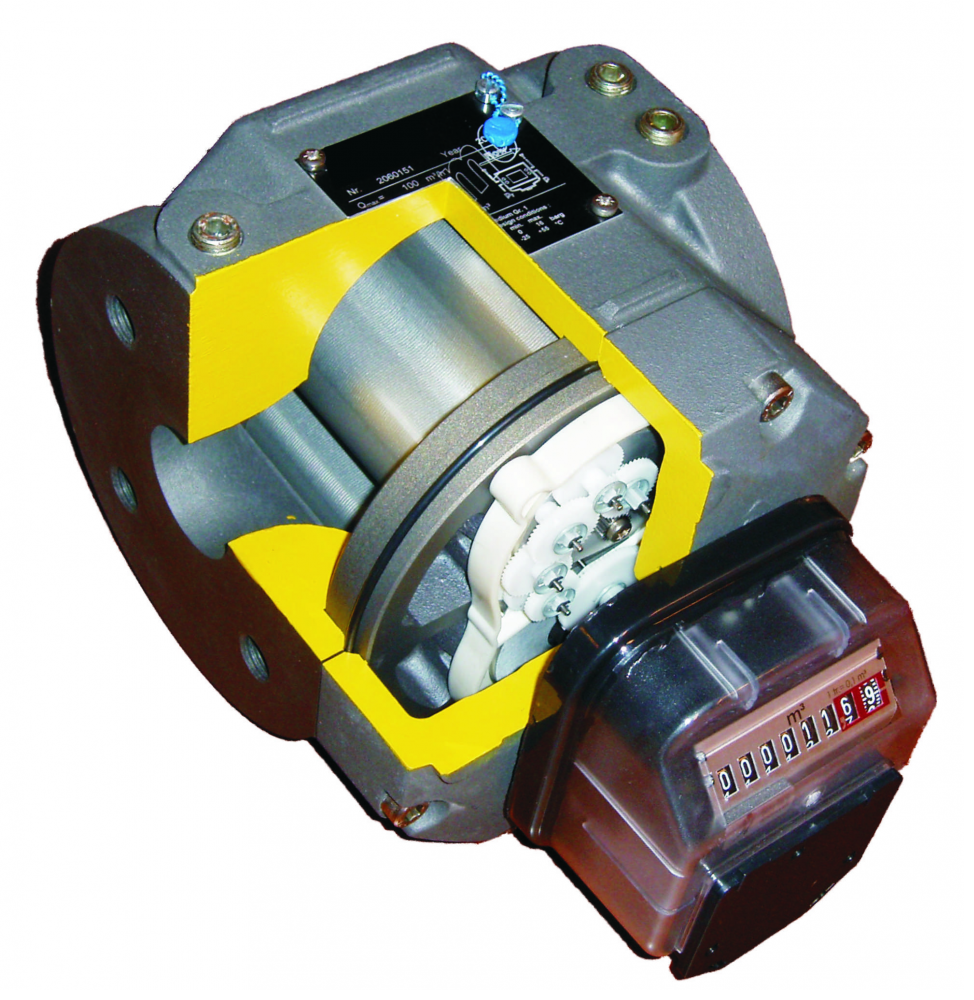

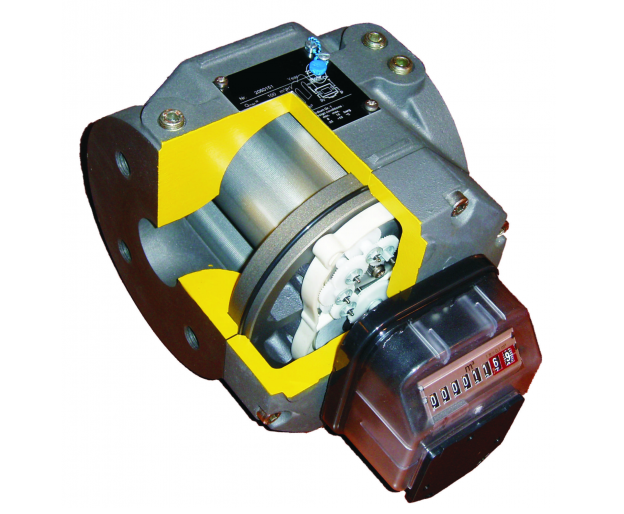

ROTOR GAZ SAYACI
Rotorlu gaz sayaçları gaz ve kimya endüstrilerinde ve aşağıdaki gazlar için fırın üretiminde kullanılır:
- doğal gaz,
- şehir gazı,
- propan,
- inert gazlar
Döner gaz sayacının çalışma prensibi iyi bilinmektedir. Bu, iki ters yönde dönen rotor kullanarak önceden belirlenmiş miktarlarda gaz sağlayan bir tür pozitif yer değiştirme ölçerdir. Her devirde dört kez sabit bir hacim birimi ölçüm odaları boyunca hareket ettirilir. Akan gazın hacmi, çıkış cihazının devir sayısıyla orantılıdır. Bu model döner gaz sayacının çıkış cihazı, bir kısmı gaz sayacı gövdesinin içine monte edilmiş, diğer kısmı ise okuma cihazında bulunan özel olarak tasarlanmış manyetik bir kavramadır. Okuma cihazı, hacim dönüştürme ve iletişim fonksiyonlarına sahip olan veya olmayan, mekanik bir gösterge veya elektronik bir gösterge olabilir.
Avantajları:
- Ürün fiyatına yansıyan azaltılmış üretim maliyeti
- gaz sayacının azaltılmış ağırlığı
- Kompakt ölçüm istasyonlarının inşasına olanak tanıyan azaltılmış genel boyutlar
- Çarkların tipik şekli sayesinde azaltılmış basınç düşüşü
- Azalan bakım maliyetleri nedeniyle toplam sahip olma maliyetinin azalması
- Gaz sayacı gövdesinin güçlü yapısı sayesinde tesisattaki gerilimlere karşı azaltılmış hassasiyet
- Gaz sayacının güçlü yapısı sayesinde aşırı yüke, gaz kirliliğine ve basınç dalgalanmalarına karşı azaltılmış hassasiyet
- Gaz sayacı, en yüksek güvenilirliği, performansı ve doğruluğu korurken, yerel direktiflere ve kalite seviyelerine uygun olarak kuruluma uygundur.
Nominal basınçlar | PN 10/16 ve ANSI 150'ye göre | |
Yüksek basınçlı versiyon | geliştirilme aşamasında | |
Yakalar | DIN, ANSI, JIS ve diğerleri (talep üzerine) | |
Nominal çaplar | 1½” ila 6” (DN 40 – DN 150) | |
Ölçüm aralığı | Atmosfer koşullarında minimum 160:1 veya daha iyisi. (Avrupa Birliği standardı – 1:20.) | |
Akış hızları | 0,5 m'den itibaren 3 /zaman. 1.000 m'ye kadar 3 /zaman. | |
Tekrarlanabilirlik | %0,1 | |
Ölçüm doğruluğu | Qmin'den 0,2 Qmax'a | ±%2 veya daha iyisi |
0,2 Qmax'tan Qmax'a | ± %1 veya daha iyisi | |
Sıcaklık aralığı | Standart | -25°C ile +60°C arası |
Talep üzerine | -40°C ile +80°C arası | |
G anma değeri | Boyut | Nominal kapasite Qmax m 3 /zaman | Menzil | 2 x düşük frekanslı darbe (m3 başına 1 darbe) | |
inç | mm | ||||
G 16 | 2” | 50 | 25 | 1:50 | bilinmiyor |
G25 | 2” | 50 | 40 | 1:80 | bilinmiyor |
G40 | 2” | 50 | 65 | 1:100 | 10 |
G65 | 2” | 50 | 100 | 1:160 | 10 |
G100 | 3" | 80 | 160 | 1:160 | 1 |
G 160T | 3" | 80 | 250 | 1:160 | 1 |
G 160 | 3" | 80 | 250 | 1:160 | 1 |
G250 | 4" | 100 | 400 | 1:160 | 1 |
G 400T | 4" | 100 | 650 | 1:160 | 1 |
G 400T | 6” | 150 | 650 | 1:160 | 1 |
G 650T | 6” | 150 | 1000 | 1:160 | 1 |
G anma değeri | Vida sayısı | Boyut | Flanştan flanşa genel boyutlar | Yükseklik ve derinlik | Kg cinsinden toplam ağırlık Yaklaşık değerler | ||
inç | mm | mm olarak | mm olarak | ||||
G 16 | 4 | 2” | 50 | 171 | 180 | 220 | 10 |
G25 | 4 | 2” | 50 | 171 | 180 | 220 | 10 |
G40 | 4 | 2” | 50 | 171 | 180 | 220 | 10 |
G65 | 4 | 2” | 50 | 171 | 180 | 220 | 10 |
G100 | 4/8 | 3" | 80 | 171 | 200 | 280 | 13 |
G 160T | 4/8 | 3" | 80 | 171 | 200 | 350 | 21 |
G 160 | 4/8 | 3" | 80 | 241 | 225 | 315 | 27 |
G250 | 8 | 4" | 100 | 241 | 225 | 400 | 30 |
G 400T | 8 | 4" | 100 | 241 | 225 | 510 | 43 |
G 400T | 8 | 6” | 150 | 241 | 285 | 510 | 50 |
G 650T | 8 | 6” | 150 | 241 | 285 | 680 | 61 |
