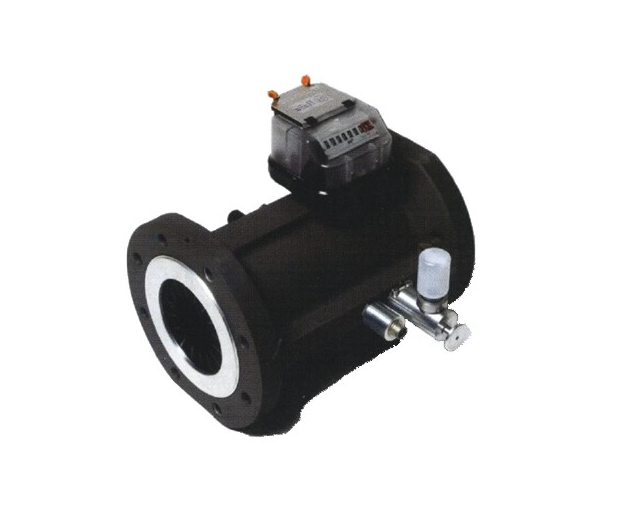

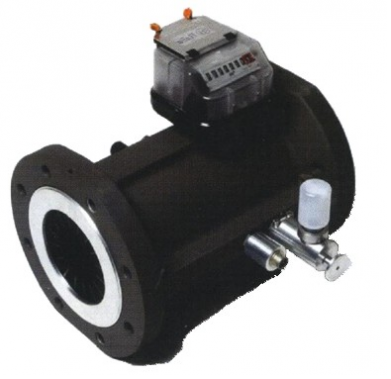

TÜRBİN GAZ SAYACI
Türbin gaz sayaçları gaz ve kimya endüstrilerinde ve aşağıdaki gazlar için fırın üretiminde kullanılır:
- doğal gaz,
- şehir gazı,
- propan,
- inert gazlar.
Avantajları:
- çıkarılabilir "RMC" ölçüm kaseti
- hafif, alüminyum sayaç gövdesi
- Eksenel yüklerin dengelenmesi de dahil olmak üzere optimize edilmiş rulman tasarımı
- kire karşı koruma ve yağ sisteminin yıkanması için tam yağ sistemi
- çok aşamalı akış düzenleyici
- tek mandallı çok fonksiyonlu kavrama
- çok fonksiyonlu gösterge
- Yalıtımlı termal sokete sahip yüksek frekanslı sensörler
Çalışma prensibi gaz hızının ölçülmesine dayanmaktadır. Akan gaz, gaz sayacının ön doğrultucu bölümü tarafından hızlandırılır ve koşullandırılır. Doğrultucu bölümü, gaz türbin çarkına çarpmadan önce akış profilindeki istenmeyen girdapları, türbülansı ve asimetriyi ortadan kaldırarak gaz akışını düzenler. Sıvının dinamik kuvvetleri türbin çarkının dönmesine neden olur. Türbin rotoru, yüksek hassasiyetli, düşük sürtünmeli paslanmaz çelik bilyalı rulmanlar kullanılarak aks miline monte edilmiştir.
Türbin rotoru sarmal kanatlara ve gaz akışına bilinen bir açıya sahiptir. Türbin rotorunun açısal hızı gaz hızıyla orantılıdır. Türbin rotorunun ve ana dişli tahrikinin (her ikisi de basınç muhafazasına monte edilmiştir) dönüşü, harici olarak monte edilmiş %100 hermetik bir dişli kutusunu tahrik eder. Şanzıman hatanın ayarlanmasına olanak sağlar. Şanzımanın üstüne değiştirilebilir sekiz haneli bir mekanik sayaç monte edilmiştir. Düşük frekanslı darbe vericileri genellikle ölçüm cihazına kurulur.
G anma değeri | Vida sayısı | Boyut | Flanştan flanşa genel boyutlar | Yükseklik ve derinlik | Kg cinsinden toplam ağırlık Yaklaşık değerler | ||
inç | mm | mm olarak | mm olarak | ||||
G 16 | 4 | 2” | 50 | 171 | 180 | 220 | 10 |
G25 | 4 | 2” | 50 | 171 | 180 | 220 | 10 |
G40 | 4 | 2” | 50 | 171 | 180 | 220 | 10 |
G65 | 4 | 2” | 50 | 171 | 180 | 220 | 10 |
G100 | 4/8 | 3" | 80 | 171 | 200 | 280 | 13 |
G 160T | 4/8 | 3" | 80 | 171 | 200 | 350 | 21 |
G 160 | 4/8 | 3" | 80 | 241 | 225 | 315 | 27 |
G250 | 8 | 4" | 100 | 241 | 225 | 400 | 30 |
G 400T | 8 | 4" | 100 | 241 | 225 | 510 | 43 |
G 400T | 8 | 6” | 150 | 241 | 285 | 510 | 50 |
G 650T | 8 | 6” | 150 | 241 | 285 | 680 | 61 |
Diğer gaz sayacı verileri:
Boru boyutu mm (inç) | G anma değeri | Ölçüm aralığı (m3/saat) Qmin-Qmaks | Yüksek frekans (Hz) | 2 x düşük frekans (darbe/m) 3 ) | Toplam uzunluk (mm) | Nominal basınç | Gövde malzemesi |
50 (2”) | G40 G65 G100 | 8 – 65 10 – 100 8 – 160 | 200 – 400 | 10 10 1 | 150 | ANSI150 DİN PN10/16 | Alüminyum GGG40 Karbon çeliği |
30 (3“) | G100 G 160 G250 G 400 | 8 – 160 13 – 250 20 – 400 32 – 650 | 200 – 300 | 1 1 1 | 240 | ANSI150 DIN PN10/16 | Alüminyum GGG40 Karbon çeliği |
100 (4“) | G 160 G250 G 400 G 650 | 13 – 250 20 – 400 32 – 650 50 – 1000 | 200 – 300 | 1 1 1 1 | 300 | ANSI150 DİN PN10/16 | Alüminyum GGG40 Karbon çeliği |
Boru boyutu mm (inç) | G anma değeri | Ölçüm aralığı (m3/saat) Qmin-Qmaks | Yüksek frekans (Hz) | 2 x düşük frekans (darbe/m) 3 ) | Toplam uzunluk (mm) | Nominal basınç | Gövde malzemesi |
50 (2”) | G40 G65 G100 | 8 – 65 10 – 100 8 – 160 | 200 – 400 | 10 10 1 | 150 | ANSI150 DİN PN10/16 | Alüminyum GGG40 Karbon çeliği |
30 (3“) | G100 G 160 G250 G 400 | 8 – 160 13 – 250 20 – 400 32 – 650 | 200 – 300 | 1 1 1 | 240 | ANSI150 DİN PN10/16 | Alüminyum GGG40 Karbon çeliği |
100 (4“) | G 160 G250 G 400 G 650 | 13 – 250 20 – 400 32 – 650 50 – 1000 | 200 – 300 | 1 1 1 1 | 300 | ANSI150 DIN PN10/16 | Alüminyum GGG40 Karbon çeliği |
