SD-04

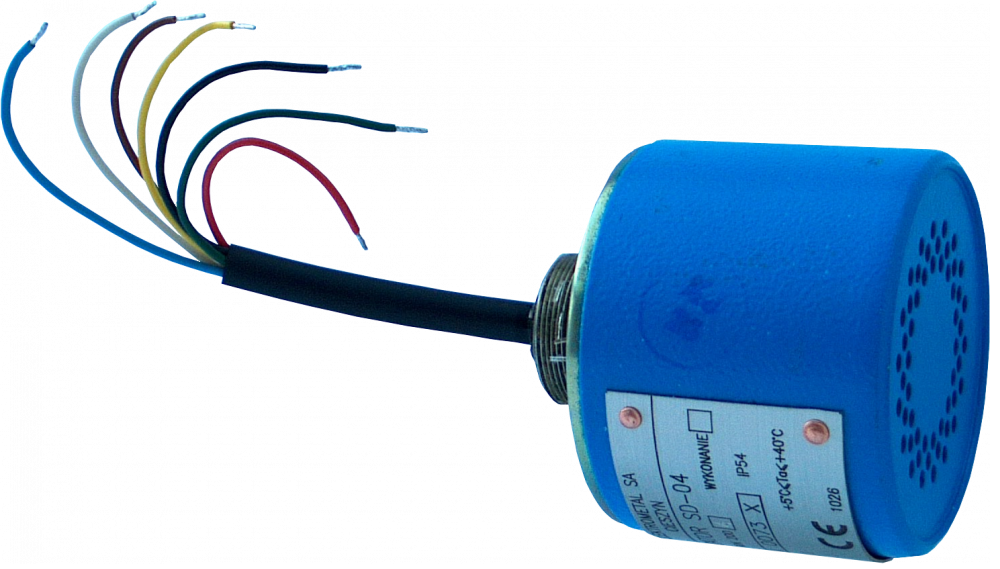

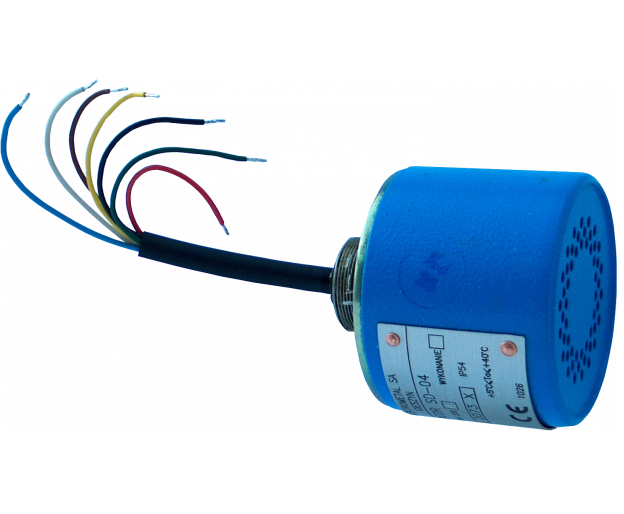

SESLİ ALARM SD-04
SERTİFİKA:
SD-04 sesli alarmı, uyarı veya bilgi amaçlı akustik sinyaller yaymak üzere tasarlanmıştır.
TAM TANIM
Akustik sinyal türleri (ayarlanabilir frekans):
- B1 – akustik sinyal fs = 600 Hz sürekli
- B2 – akustik sinyal fs = 700 Hz, aralıklı fp = 1 Hz
- B3 – sesli sinyal fs = 700 Hz, sapma +/-200 Hz ve sapma periyodu fd = 1 Hz
- B4 – akustik sinyal fs = 1800 Hz, aralıklı fp = 1 Hz
- B5 – akustik sinyal fs = 2700 Hz, aralıklı fp = 1 Hz
- B1+B4 – akustik sinyal fs = 1800 Hz sürekli
- B1+B5 – akustik sinyal fs = 2700 Hz sürekli
Sinyal cihazı iki tip kontrolle donatılmıştır:
- besleme voltajı kontrolü
- Sabit güç kaynağı ile B1 ila B5 pinlerini kısa devre yaptırarak kontrol.
TEKNİK ÖZELLİKLER / ŞARTNAME
Besleme gerilimi | 12V ila 15Vdc |
Boşta durumda güç tüketimi | 5 mA ±2 mA |
Maksimum akım tüketimi | 95mA |
Sinyal cihazından 1 m mesafedeki sinyal hacmi | ³90 dB |
Çalışma sıcaklığı aralığı | -20 °C ile +55°C arası |
Koruma derecesi | IP 55 |
Boyutlar | Φ70 x 71 mm |
Yığın | 0,75 kilo |
Giriş devresi parametreleri | |
tanıtımlar B6, B7 | Ui = 15,8 V, Li = 0, Ci = 0 |
B1'in B6'ya göre B5'e eklenmesi | Uo = 7,2 V, Io = 14 mA, Li = 0, Ci = 0, Lo = 10 mH, Co = 10 µF |
