12ZZI-xx/03/xx i 12ZZI-1,5/03/1/mh

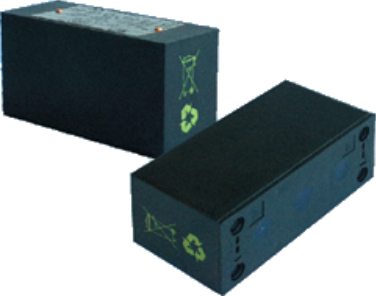

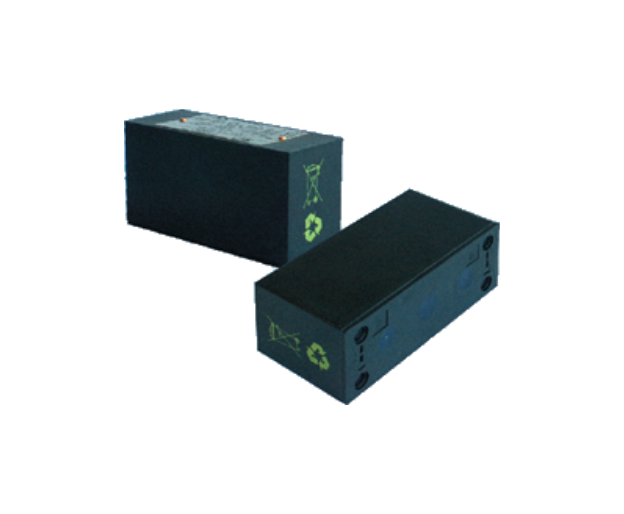

GÜÇ KAYNAĞI 12ZZI-xx/03/xx ve 12ZZI-1.5/03/1/mh
Cihazlara güç sağlamak için 12ZZI-xx/03/x güç kaynakları kullanılır.
12ZZI-xx/03/x güç kaynakları, eller serbest cihazlar gibi boştayken düşük akım tüketen cihazlara güç sağlamak için kullanılır.
12ZZI-1.5/03/1/MH güç kaynağı, mikroişlemcili kontrolörler gibi nispeten yüksek akım tüketen cihazlara güç sağlamak için kullanılır.
Uygulanan:
- kaynaklarda 12ZZI-07/03/Devam – 10x700 mAh NiCd pil
- kaynaklarda 12ZZI-07/03/MH – NiMH pil 10 x 700 mAh
- kaynaklarda 12ZZI-1.5/03/MH, 12ZZI-1.5/03/1/MH – 10x1500 mAh NiMH pil
Nominal gerilim | 12 Mayıs |
Nominal Kapasite: | |
12ZZI-07/03/xx | 700 mAh |
12ZZI-1.5/03/MH | 1500 mAh |
12ZZI-1.5/03/1/MH | 1500 mAh |
Giriş 1a – 3a | Ui = 16V, Ii = 1A, Li = 0, Ci = 0 |
Çıkış 1b – 3b | Uo = 16 V, Io = 1,95 A, Po = 7,8 W, Li = 0, Ci = 0, Lo = 160 µH, Co = 16 µF |
Çıkış 2b – 3b | Uo = 16 V, Io = 0,195 A, Po = 0,8 W, Li = 0, Ci = 0 Lo = 11 mH, Co = 16 µF |
Şarj akımı veya voltajı: | |
12ZZI-07/03/xx | t = 15 saat için 70 mA |
12ZZI-1.5/03/MH | t = 15 saat için 150 mA |
12ZZI-1.5/03/1/MH | t = 15 saat için 15 V |
Hızlı şarj akımı: | |
12ZZI-07/03/Devam | t = 4,5 saat için 233 mA |
12ZZI-07/03/MH | t = 1,2 saat için 0,7 A |
12ZZI-1.5/03/MH | t = 1,8 saat için 1 A |
Nihai deşarj gerilimi | 10 Mayıs |
Son şarj voltajı | yaklaşık 15 Mayıs |
Şarj sıcaklığı | +5°C ile +40°C arası |
Deşarj sıcaklığı | -20°C ile +45°C arası |
Dayanıklılık | yaklaşık 1000 şarj döngüsü veya 2 yıl |
Koruma derecesi | IP 20 |
Boyutlar | 115x44x60mm |
Yığın | yaklaşık 0,56 kg |
