SLOGAN-SG1/08

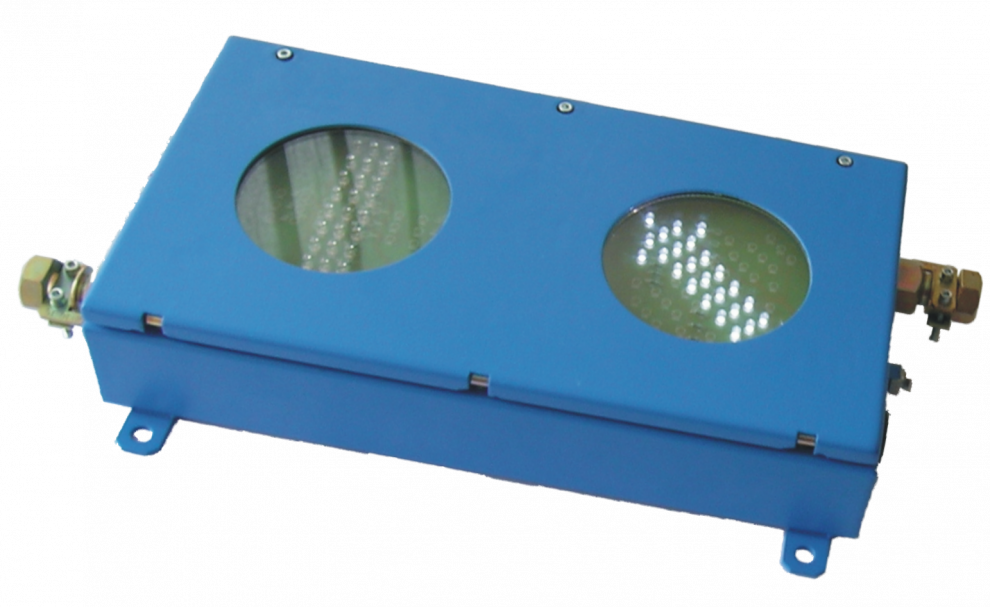

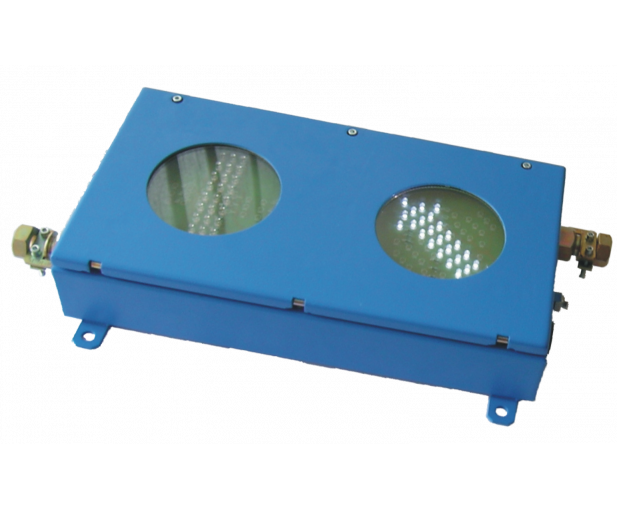

SLOGAN-SG1/08 GRAFİK ALARM
Bilgi sinyali yer altı demiryolu güzergahlarında kullanılır. Yer altı demiryolu güzergahlarında optik sinyalleri (dikdörtgen ve oklar) görüntülemek için tasarlanmıştır.
Güç kaynağı, kontrol sinyali ve onay sinyali bağlandıktan sonra cihaz çalışmaya hazırdır. Sinyal cihazı kontrol girişi aracılığıyla kontrol edilir. Girişe besleme voltajına (11-15,8V) eşit bir voltaj uygularsak, kurulu elemanlara bağlı olarak bir sinyal (ok) yanacaktır. Sinyal - sistemin topraklamasına göre girişe 0V'luk bir voltaj uyguladığımızda veya kontrol kablosu hasar gördüğünde (kırıldığında) dikdörtgen yanacaktır.
Onay çıkışı sayesinde sinyal cihazı, o anda yanan optik sinyal hakkında geri bildirim almanızı sağlar. Optik sinyal - dikdörtgen yanıyorsa, geri besleme sinyali, besleme voltajı seviyesine eşit bir seviyeye sahiptir. Optik sinyal - oku yandığında, geri besleme sinyali sistemin topraklamasına göre 0V seviyesine ulaşır.
Besleme voltajı (Z1 konnektörünün a, b terminalleri) | 11 – 15,8V | |
Maksimum güç tüketimi | 80mA | |
Kontrol voltajı (Z1 ve b Z2 konnektörünün b terminali) | 11 – 15,8V | |
Akım tüketimini kontrol edin (Z1 ve b Z2 konnektörünün b terminali) | 20mA | |
Giriş ve çıkış devrelerinin parametreleri | P1 konektörünün 1, 2 numaralı terminalleri P1 konnektörünün 3. terminali (giriş) P1 konnektörünün 4 numaralı terminali (çıkış) | Ui = 15,8V, Ii = 0,7A, Li = 0, Ci = 0 Ui = 15,8V, Ii = 0,7A, Li = 0, Ci = 0 Uo = 15,8V, Io = 0,7A, Lo = 0, Co = 0 |
Bağlantı kablolarının dış çapı | 10 ila 15 mm | |
Bağlantı kablosu çekirdeğinin kesiti | 1,5 mm2 | |
Çalışma sıcaklığı aralığı | -20°C - +40°C | |
40° C'de bağıl nem | %95'e kadar | |
Koruma derecesi | IP 54 | |
Güç kaynağı | Ex güç kaynağı (ZSI-94/1) | |
Boyutlar | 430x265x80mm | |
Yığın | yaklaşık 8 kg | |
EC Tip İnceleme Sertifika No: | FTZU 07 ATEX 0218 X | |
Patlamaya dayanıklı yapı özelliği | Ex I M2 Ex ib I | |
