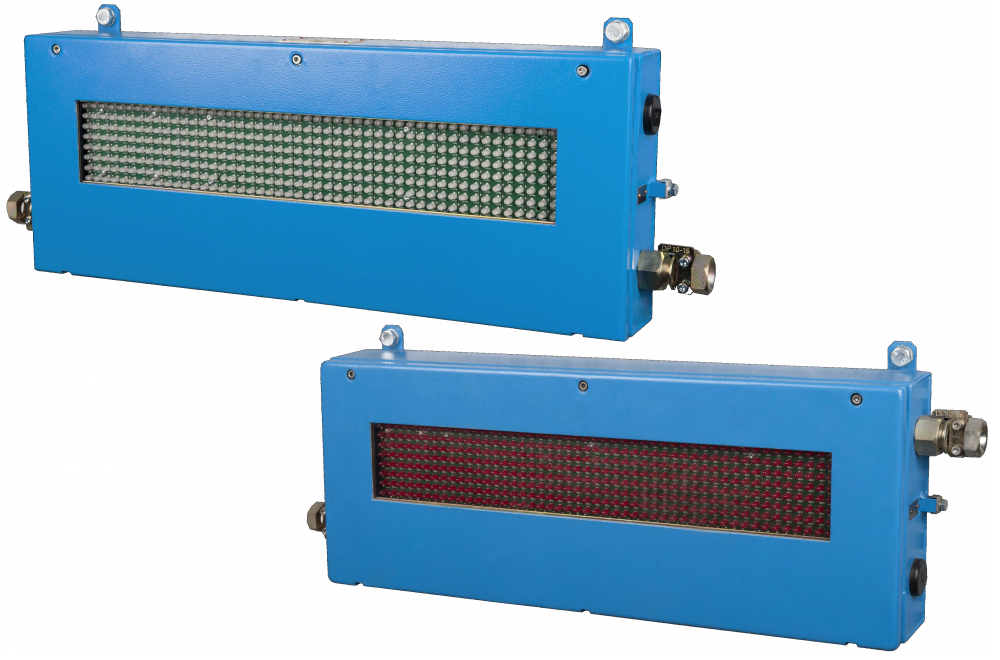

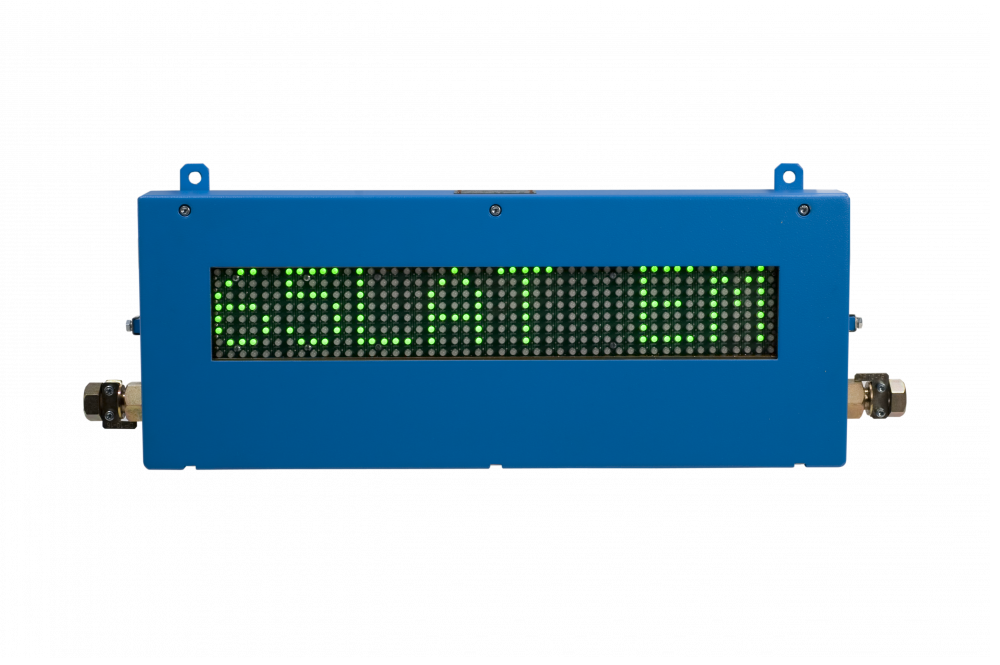

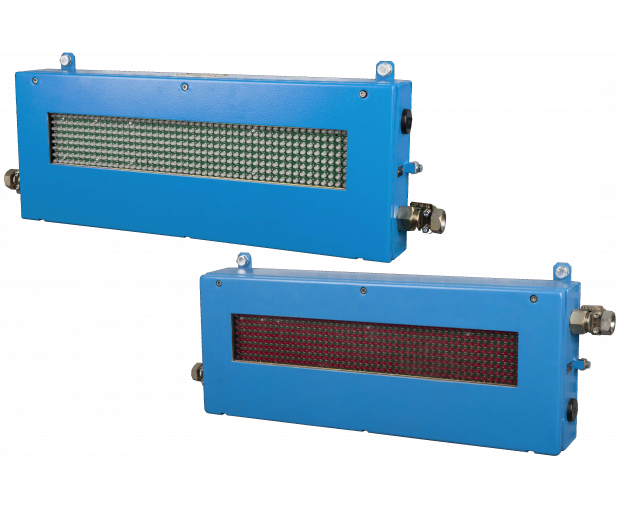

SLOGAN-SGA/09 GRAFİK-ALFANUMERİK SİNYALÖR
SLOGAN-SGA/09 Grafik-Alfanümerik Sinyalleyici, hafızasında programlanan uyarı veya bilgi mesajlarını üç renkte görüntüler: kırmızı, yeşil veya sarı.
SGA/09 sinyalleme cihazı sabit, titreşimli, kayan metinleri ve basit grafikleri mevcut üç renkte görüntüler: kırmızı, yeşil ve sarı. En fazla 8 karakter uzunluğundaki kısa mesajlar için mesaj, metin kaydırılmadan görüntülenir. 64 karaktere kadar daha uzun bir mesaj seçildiğinde, sinyal cihazı metin kaydırmayı etkinleştirerek mesajı otomatik olarak görüntüler. SW4 anahtarı cihaza bir kimlik numarası atamak için kullanılır (Şekil 4'e göre). Kimlik numarası sıfır olduğunda, mevcut 64 mesajdan birinin görüntülenmesi seçimi RS485 seri bağlantısı kullanılarak uzaktan yapılır.
Besleme voltajı (Z1 konnektörünün a, b terminalleri) | 12 - 15,8V | |
Maksimum akım tüketimi (Z1 konektörünün a,b terminalleri) | 80mA | |
Görüntülenen mesaj sayısı | 64 | |
Aynı anda görüntülenen karakter sayısı | 8 | |
Taşınacak metnin karakter sayısı | 64 | |
Giriş devresi parametreleri | terminaller 1, 2 AB terminalleri (7, 8) RS485 arayüzü (ayrıca RS485 amplifikatörü) | Ui = 15,0V, Ii = 2A, Li = 0, Ci = 0 Ui = 15,0V, Li = 07V, Ci = 0, Uo = 5,4V, Io = 172mA, Lo = 1mH, Co = 10μF |
Bağlantı kablolarının dış çapı | 10 ila 15 mm | |
Bağlantı kablosu çekirdeğinin kesiti | 1,5 mm2 | |
Çalışma sıcaklığı aralığı | -20°C - +40°C | |
40° C'de bağıl nem | %95'e kadar | |
Koruma derecesi | IP 54 | |
Güç kaynağı | Ex güç kaynağı (ZSI-94/1) | |
Boyutlar | 600x235x115mm | |
Yığın | yaklaşık 10,5 kg | |
AT Tip İnceleme Sertifikası No | FTZU 09 ATEX 0270X | |
Patlamaya dayanıklı yapı özelliği | Ex IM2 Ex ib I Mb | |
