CRI-97/1

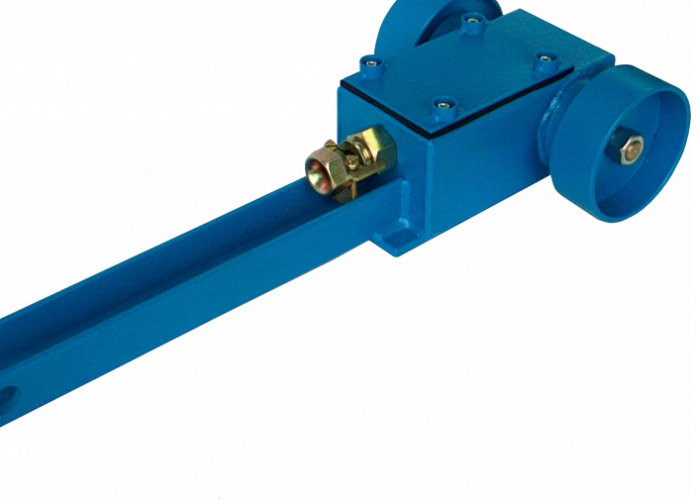

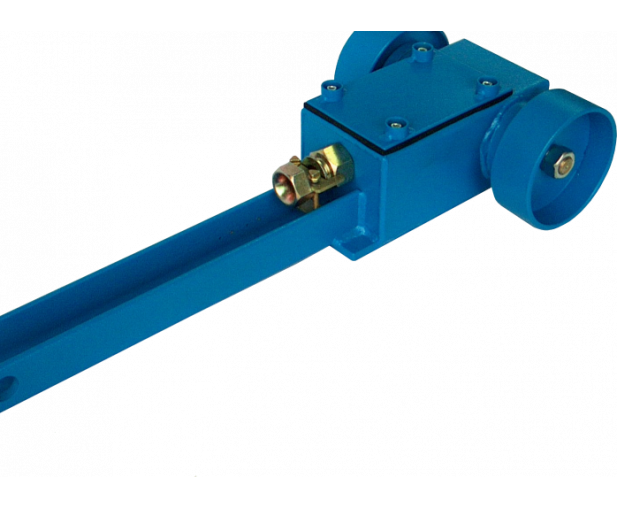

CRI-97/1 KENDİNDEN GÜVENLİ HAREKET SENSÖRÜ
SERTİFİKA:
Madencilik tesislerinde kendinden emniyetli CRI-97/1 hareket sensörü kullanılır.
Yerel UML mikroişlemci cihazı ile işbirliği içinde konveyör bandının hareketini kontrol etmek için kullanılır.
TAM TANIM
Cihazın temel elemanı, sensörün hassasiyet bölgesine metal girmesine yanıt veren Ni10-P18-Y1X/S97 veya PCIN-8 Ex tipi endüktif sensördür. Silindiri içi boş deliklerle hareket ettirerek sensörün çıkış direnci değişir. Dirençteki fark, sensör ile giriş devresi sensöre güç veren bir DC anahtar amplifikatörü arasındaki işbirliğinde kullanılır.
TEKNİK ÖZELLİKLER / ŞARTNAME
Sensör devresindeki maksimum voltaj | 15 Mayıs |
Silindirin bir devri başına darbe sayısı | 4 |
Rulo dış çapı | ø108 mm |
Endüktif sensör tipi | Ni10-P18-Y1X/S97 TURCK, PCIN-8Ex SELS |
Kablo giriş tipi | DP 10-15 |
Kabloların dış çapı | 10-15mm |
Çalışma sıcaklığı aralığı | -20°C ile +40°C arası |
Giriş devresi parametreleri | Ui=15,8V, Ii=12mA, Li=150μH, Ci=150nF |
Koruma derecesi | IP 54 |
Boyutlar | 242x110x530 mm |
Yığın | 8,8 kilo |
EC Tip İnceleme Sertifika No: | FTZÚ 04 ATEX 0074 |
Patlamaya dayanıklı yapı özelliği | Ex I M2 Ex ib I Mb |
